Микшер, он же микшерный пульт – сердце любой диджейской установки. С помощью микшера диджей управляет звуком, идущим из проигрывателей, и именно микшер позволяет выполнять большую часть диджейских трюков. В этой статье я расскажу об устройстве этого аппарата и о тех возможностях, которые он предоставляет.

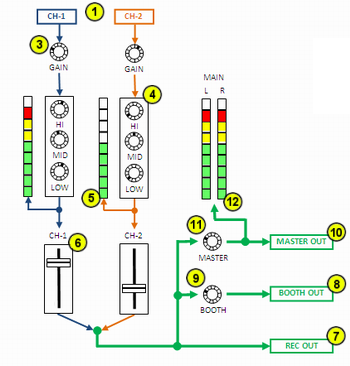

Вместо того, чтобы рассказывать о каждом элементе управления микшера в отдельности, я попробую охватить всю картину целиком. На диаграмме внизу изображено, как звуковой сигнал от вертушек проходит через микшерный пульт, и какие регуляторы, фейдеры и другие элементы управления встречаются на его пути. Сразу отмечу, что для простоты эта диаграмма не включает кроссфейдер, тракт выхода на наушники и второстепенные элементы управления.

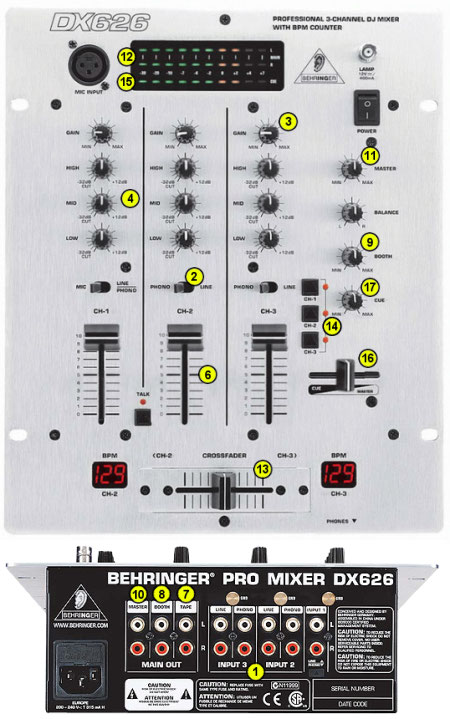

Итак, у нас есть два канала, CH-1 и CH-2, на входы (1) которых подаются сигналы от источников звука. Ими могут быть, например, виниловые вертушки или CD-проигрыватели. Кстати, в микшере на каждый канал есть по несколько входов. Чаще всего их по два – Phono (для подключения винилового проигрывателя) и Line (для подключения CD-плеера). Специальные переключатели входов (2), отмеченные на фото ниже, дают возможность выбирать, звук с какого из этих двух входов подается на канал.

Первым регулятором на пути звукового сигнала, попавшего из вертушки в микшер, является Gain, он же Trim (3). Этот регулятор управляет уровнем звука соответствующего канала. Предназначение Gain состоит в том, чтобы выравнивать уровни каналов и таким образом избегать перепадов громкости на танцполе. (Более подробно о выставлении уровня звука написано в статье «Сведение: как это делается».)

После регулятора Gain сигнал попадает на эквалайзер (4). В большинстве микшеров он трехполосный и состоит из регуляторов высоких (hi), средних (mid) и низких (low) частот. Каждая из этих вращающихся ручек позволяет управлять уровнем соответствующего частотного диапазона. Эквалайзеры каналов особенно активно используются при сведении треков.

После эквалайзера сигнал снимается канальным индикатором уровня (5), который отображает уровень звука после прохождения эквалайзера и регулятора Gain. Канальные индикаторы полезны тем, что позволяют выставлять уровень звука даже для тех каналов, которые не звучат в данный момент на танцпол.

Следующий элемент управления на пути звукового сигнала – ползунок, или фейдер, канала (6). Фейдер можно сравнить с водопроводным краном, который полностью перекрывает сигнал (фейдер закрыт), пропускает его на неполной громкости (промежуточное положение фейдера) или пропускает полностью (фейдер открыт). Именно с помощью фейдеров диджей управляет громкостью каналов во время перехода.

На этом самостоятельная жизнь канала заканчивается. По прохождению фейдера его сигнал смешивается с сигналами всех остальных каналов и подается на выходы микшера. (Кстати, «mixer» буквально означает «смеситель».) Естественно, что в этом смешанном сигнале присутствуют только те каналы, фейдеры которых не закрыты.

Теперь о пути смешанного сигнала перед тем, как он покинет микшер. Во-первых, этот сигнал подается на выход Rec Out (7), к которому подключается звукозаписывающая аппаратура. Уровень выхода Rec Out обычно регулировать нельзя. Во-вторых, он также подается на выход Booth Out (8), к которому подключены мониторы. Уровнем сигнала, подаваемого на них, можно управлять с помощью регулятора Booth, он же Monitor (9).

Наконец, смешанный сигнал подается и на выход Master Out (10). Именно к этому выходу микшера подключается усилитель, который, в свою очередь, передает сигнал на колонки танцпола. Уровень основного выхода микшера можно регулировать с помощью регулятора уровня Master (11). Кроме того, индикатор основного выхода (12), снимающий сигнал сразу после него, позволяет оценить уровень звука, выводимого на танцпол.

Представив в общих чертах путь звукового сигнала от вертушки к выходу микшера, поговорим о том, чему не нашлось места в упрощенной диаграмме в начале статьи. Речь идет, прежде всего, о кроссфейдере (13). Кроссфейдер – это горизонтальный ползунок, который позволяет плавно переводить звук между двумя выбранными каналами. В крайнем правом положении ползунка на основной выход микшера подается только первый канал, а в крайнем левом – второй. В промежуточных положениях на зал звучат оба канала. Доля данного канала в общей картине тем больше, чем ближе кроссфейдер к соответствующему краю.

До этого момента я еще ни разу не вспомнил о мониторинге звука через наушники, а между тем без него никуда. Начнем с того, что в большинстве микшеров существует понятие «подслушки», или Cue Mix (также PFL). Cue Mix – это виртуальный канал, направляемый на наушники, который служит для предварительного прослушивания тех каналов микшера, которые не звучат в данный момент на танцпол. С помощью кнопок выбора Cue Mix (14) ты можешь задать, какие именно каналы ты хочешь в нем слышать. Чаще всего для Cue Mix выбирается только один канал – канал трека, который диджей «подслушивает» перед тем, как перевести на зал.

Кстати, в некоторых микшерах вместо поканальных индикаторов уровня есть индикатор уровня Cue Mix (15). Соответственно, чтобы выставить уровень какого-либо канала, достаточно направить его в Cue Mix с помощью кнопок выбора и отслеживать этот индикатор.

Казалось бы, в наушниках может всегда звучать Cue Mix, и дело в шляпе. Но нет, иногда (особенно во время перехода между треками) тебе нужно очень четко слышать, что в данный момент творится на танцполе. Поэтому в большинстве микшеров есть регулятор баланса Cue Mix/Master (16), который ведет себя аналогично кроссфейдеру: в одном его положении в наушниках звучит только Cue Mix, а в другом – только то, что играет на зал.

Ну и наконец, в микшере обязательно присутствует регулятор Cue, он же Headphone (17). Как ты уже догадался, он позволяет управлять громкостью «ушей».
